Технологическое оборудование водозаборных сооружений

Технологическое оборудование водозаборов включает сороудерживающие решетки, водоочистные сетки, насосы с электродвигателями, подъемно-транспортное оборудование, электрооборудование, оборудование для автоматического, телемеханического или местного управления и контроля за функционированием оборудования водозаборных сооружений, отопительно-вентиляционное оборудование, трубопроводную арматуру, а также оборудование для промыва водоприемных отверстий и самотечных водоводов.

Решетки сороудерживающие предназначены для задержания сора (водорослей, веток, шугольда) и устанавливаются в водоприемных отверстиях водоприемников. Решетка состоит из сварной рамы, изготовленной из швеллеров или угловой стали, и стержней из полосовой стали шириной 40...80 мм и толщиной 6... 10 мм, расположенных вертикально с расстоянием между стержнями 50...60 мм.

Решетки часто размещают в вертикальной плоскости в боковых стенках водоприемника. При расположении стержней решетки под некоторым углом к направлению течения воды в реке, например 135°, сор при небольших скоростях втекания воды мало засоряет решетку.

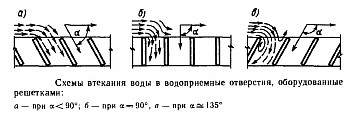

схема водоприемника

Втекание происходит плавно, и именно поэтому наблюдается «прочное» прижатие к решетке сора, имеющего размеры больше ширины просвета между стержнями решетки. При а = 90° образуются валец у стержня с верховой стороны и искривление струй у низового. При 135° водоворотная зона становится большей и в большей степени искривляются струи у низового стержня. Вследствие пульсации скорости водоворотная зона занимает то меньший, то больший объем между стержнями. Можно даже говорить о некотором объеме воды, вытекающей у низового стержня. Именно эта вытекающая вода не дает частицам сора плотно держаться на решетке, и вследствие пульсации скорости сор и скопления шугольда передвигаются по решетке и уносятся течением воды в реке.

Очистку решеток от сора производят вручную после их подъема из воды. Возможна их очистка граблями с плавсредств или со льда. Для промыва решеток следует предусматривать необходимое оборудование.

Решетки с обогреваемыми стержнями применяют для борьбы с их обмерзанием и закупоркой скоплениями шугольда.

При подогреве стержней до +0,05°С шуга не прилипает к стержням. С учетом возможного переохлаждения воды до температур —0,02... —0,08°С нагрев поверхности стержней решетки должен осуществляться на 0,07...0,13 С. Редко применяют нагрев воды до положительных температур и плавление шугольда из-за больших расходов энергии. Обмерзание стержней будет меньшим при меньшей скорости втекания воды. Обмерзание значительно снижается при использовании стержней, покрытых резиной, пластмассой или битумом.

Для установки решеток в отверстиях водоприемников наиболее часто используют направляющие из швеллеров. Во избежание перекоса опускаемой решетки и ее заклинивания между направляющими необходимо применять решетки, ширина которых меньше их высоты. Это условие не требуется выполнять при установке решетки в углублениях (в так называемых «четвертях»), сделанных у отверстия в стене затопленного водоприемника.
