К металлическим изделиям (метизам), применяемым при изготовлении вентиляционных систем, относятся стальная проволока, прополочные сетки, крепежные изделия.
Стальную низкоуглеродистую проволоку (ГОСТ 3282—74*) выпускают 36 диаметров — от 0,16 до 10 мм. Из проволоки изготовляют подвески, оттяжки, ее используют для временного крепления деталей во время монтажа систем.
Проволочные тканые сетки с квадратными ячейками (ГОСТ 6613— 86) выпускают 13 номеров — от 0,4 до 2,5 соответственно с размерами стороны ячейки от 0,4 до 2,5 мм. Сетки изготовляют из проволоки диаметром от 0,16 до 0,5 мм. Тканые сетки применяют для ограждения подвижных, вращающихся частей вентиляционного оборудования.
Крепежные детали служат дли жесткого соединения элементов вентиляционных систем. К крепежным деталям относятся болты, гайки, шайбы, пинты, заклепки.

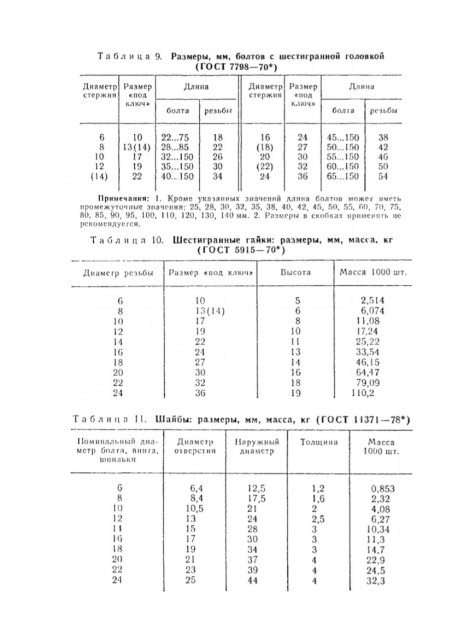

Болты с шестигранной головкой с обыкновенной метрической резьбой выпускают 10 диаметров — от 6 до 24 мм — и различной длины (табл. 9).
Шестигранные гайки выпускают также 10 диаметров — от 6 до 24 мм (табл. 10).
Шайбы, предназначенные для болтов под глнку, выпускают внутренним диаметром несколько больше диаметров болтов (тбл. 11).
Самонарезающиеся винты с полукруглой головкой (ГОСТ 10621 — 80*) выпускают диаметром головки 2,5; 3; 4; 5; 6; 8 мм, длиной от G до 50 мм. Такие винты применяют для металлических соединений и соединений из пластмассы.
Заклепки используют для неразъемных соединений элементов вентиляционных систем.
Заклепки с полукруглой головкой (ГОСТ 10299—80*) выпускают 21 диаметра стержня or 1 до 36 мм. Длину выбирают из следующего ряда: 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 30, 38, 40, 42, 45, 48, 50, 52, 55, 58, 60, 65, 70, 75, 80, 85, 90, 100, ПО, 120, 130, 140, 150, 160, 170, 180 мм.
Заклепки с потайной головкой (ГОСТ 10300—80*) выпускают 18 диаметров стержня — от 1,9 до 49 мм. Длину заклепок выбирают из того же ряда, что и заклепок с полукруглой головкой.
Заклепки с полупотайной головкой (ГОСТ 10301—-80*) выпускают диаметром стержня от 2 до 36 мм. Длину выбирают из следующего ряда: 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 45, 48, 50, 52, 55, 58, 60, 65, 70, 75, 80, 85, 90, 100, ПО, 120, 130, 140, 150, 160, 170, 180, 190, 200, 210 мм.
Заклепки с полукруглой низкой головкой (ГОСТ 10302—80) выпускают диаметром стержня от 2 до 10 мм. Длину выбирают из следующего ряда: 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 22, 24, 20, 28, 30, 32, 34. 36, 38, 40, 42, 45, 48, 50 мм.
Заклепки с плоской головкой (ГОСТ 10303—80) выпускают диаметром стержня от 2 до 36 мм. Длину выбирают из следующего ряда: 4, 5, 6, 7, 8, 9, 10, (11), 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 40, 43. 45, 48, 50, 52, 55, 58, 60, 65, 70, 75, 80, 85, 90, 95, 100, I 10, 120, 130, 140, 150, 160, 170, 180 мм.
Заклепки для односторонней клепки изготовляют диаметром 5 мм, длиной 8 мм. Длина стержня 38 мм, диаметр стержня 2,4...2,5 мм. Масса одной заклепки со стержнем 2,2 г.
