Схемы водозаборных сооружений

При широкой пойме, заливаемой в половодье, строительство водозаборных сооружений с самотечными водоводами будет осложнено необходимостью прокладки водоводов значительной протяженности на большой глубине в сложных гидрогеологических условиях. В этих условиях береговые сооружения водозабора можно расположить на островке, отсыпанном иа пойменной террасе.

В этом случае самотечные водоводы будут короткими, а напорные водоводы пересекут пойму на относительно небольшой глубине. Сообщение с водозабором будет возможно по дороге, проложенной по пойме вдоль водоводов, а при высоких уровнях воды — с помощью плавсредств (кроме периода ледохода). Напорные водоводы можно проложить и в теле дамбы, соединяющей островок с коренным берегом. Сооружение дамбы приведет к дополнительным затратам, а необходимость пропуска половодного расхода по пойме (особенно односторонней) может исключить вариант со строительством дамбы. При строительстве обращайте внимание на качество: даже водосточные трубы должны быть надежными.

водозаборные сооружения

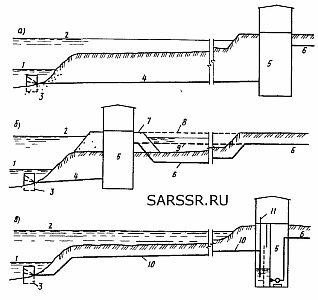

Схемы водозаборных сооружений: 1 и 2 — соответственно минимальный и максимальный уровни воды, 3 — затопленный водоприемник, 4 — самотечные водоводы, 5 — насосная станция, совмещенная с сеточным отделением, 6—напорные водоводы, 7-островок, насыпанный на пойме, 8 — гребень дамбы; 9 — напорный водвод в теле дамбы; 10 — сифонный водовод, 11 — труба

Водоприемник с береговыми сооружениями, располагаемыми на коренном берегу, можно соединить сифонными водоводами.

Береговые сооружения водозаборов могут выполняться по схемам водозаборов раздельного или совмещенного типов. По СНиПу сифонные водоводы допускается применять в водозаборах II и III категорий, а применение их в водозаборах I категории должно быть обосновано.
В отдельных случаях строительство водозабора совмещенного типа ведут в котловане на некотором расстоянии от реки, а воду к сооружению подводят по каналу.

водозаборные сооружения

Водозаборные сооружения с водоподводящим каналом (а) и водоприемным ковшом (б).

При заборе больших расходов воды из шугоиосных рек применяют водоприемные ковши, поверхность воды в которых покрывается льдом на несколько дней ранее реки. Переохлаждение воды в ковше и образование виутриводиого льда прекращаются, а шуга, поступающая с водой из реки, всплывает уже в начале ковша и частично расплавляется за счет притока глубинного тепла земли. При заборе води из мутных рек применяют ковши (ковши-отстойники) с верховым втеканием воды. В отдельных случаях ковши в составе водозаборных сооружений применяют для увеличения относительного отбора воды из реки.

При производительности водозабора, превышающей предельный относительный водоотбор, или при недостаточной глубине воды в реке в состав сооружений включают водоподъемную плотину либо в отдельных случаях водоприемный ковш.

Для обеспечения бесперебойной подачи воды предусматривают секционирование водозаборных сооружений. Минимальное число секций — 2. Водозаборы малой и средней производительности (до 1...2 м3/с) обычно устраивают двухсекционными. Водозаборное сооружение совмещенного типа на расход воды 5 м3/с со встроенным трехсекционным водоприемно-сеточным отделением разработано в типовом проекте 901-1-11. В водозаборах большей производительности число секций может быть принято по количеству насосов. Секционирование обязательно для водоприемников, самотечных водоводов, сеточных колодцев и водоприемно-сеточных отделений насосных станций (и желательно для насосных станций при амплитуде колебания уровней воды более 10 м).

категории водозаборов

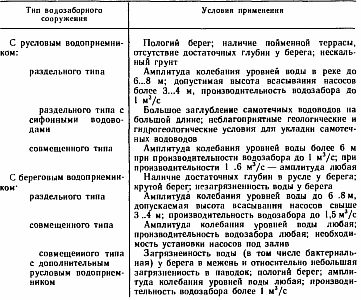

В таблице приведены рекомендации по применению водозаборных сооружений различных типов.

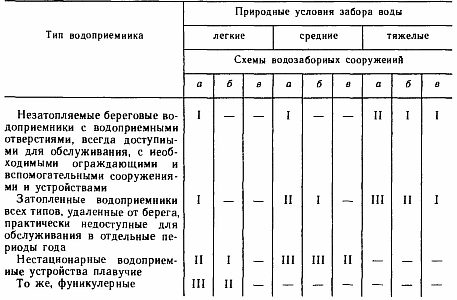

Также приведены категории водозаборных сооружений (QB = 1...6 м3/с) в зависимости от характеристики природных условий забора воды, типа водоприемника и принятой схемы водозаборных сооружений. По этой таблице проверяют, соответствует ли заданной категории обеспеченности подачи воды принятая схема водозаборных сооружений.

категории водозаборов

Повышение категории водозаборов с затопленными водоприемниками на единицу допускается в случаях размещения водоприемника в затопляемом самопромывающемся водоприемном ковше, подвода к водоприемным отверстиям теплой воды (не менее 20 % забираемого расхода воды) и применения специальных наносозащитных устройств, обеспечения надежной системы промыва самотечных водоводов, сороудерживающих решеток и рыбозащитных устройств (РЗУ) водоприемников.
